地下管线探测方法技术指南

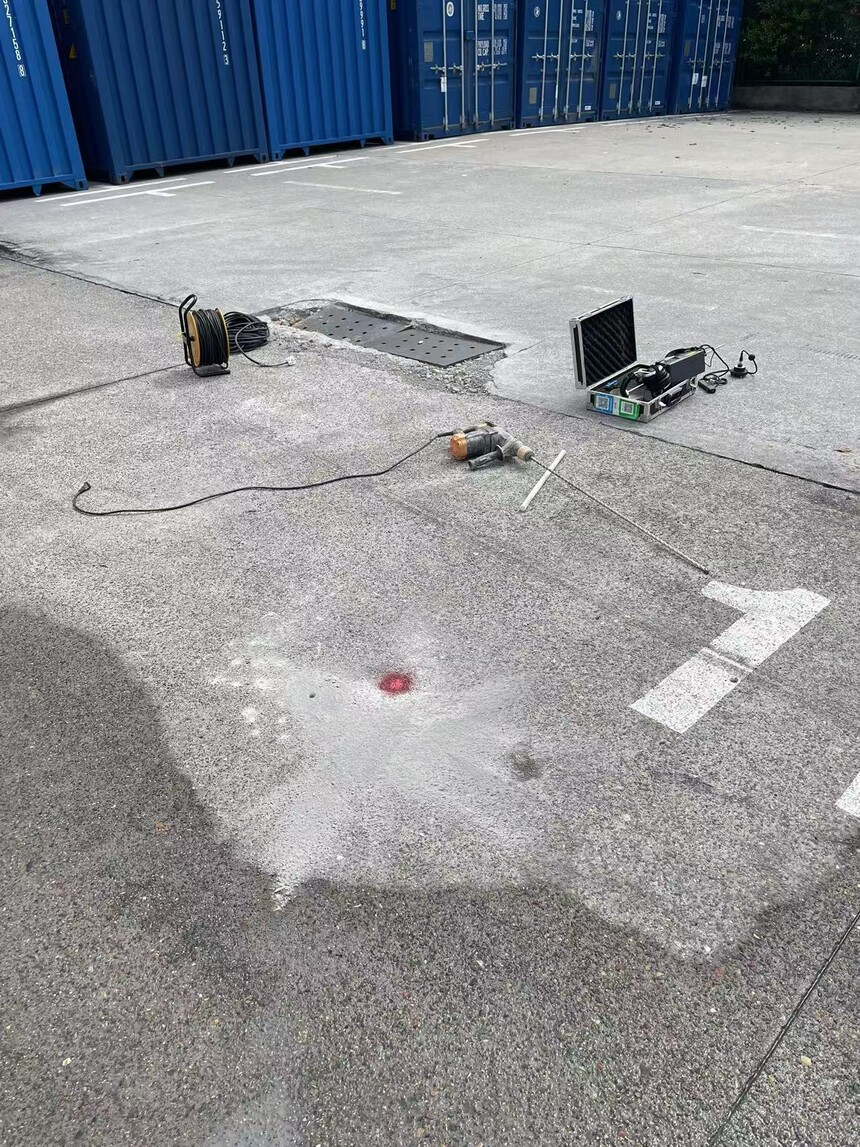

一、主要探测方法分类

1. ‌电磁感应法‌

• ‌原理‌：通过发射交变电磁场激励金属管线产生感应电流，接收其二次电磁场信号以确定管线位置及埋深36。

• ‌适用场景‌：金属管线盲探、并行管线区分，平面定位误差≤±0.1m，埋深误差≤±15%68。

• ‌局限性‌：易受邻近管线或金属杂物干扰，非金属管线需结合其他方法38。

2. ‌地质雷达法‌

• ‌原理‌：利用高频电磁波反射原理扫描地下介质差异，生成雷达图像识别管线形态34。

• ‌适用场景‌：非金属管线（如PVC、混凝土管）及埋深≤5m的复杂区域，可探测直径≥10cm的管线46。

• ‌局限性‌：高电磁干扰环境下分辨率下降，需配合探地雷达图像解译经验46。

3. ‌示踪法‌

• ‌示踪探头‌：微型磁偶极子发射线圈穿入非金属管线内部，通过接收信号精确定位，深度误差≤±10cm7。

• ‌示踪线/警示带‌：预埋金属导线或带金属线的警示带，结合电磁感应法快速追踪管线走向7。

• ‌适用场景‌：有出入口的非金属管道（如排水管、电力管廊）7。

4. ‌磁电充电法（直连法）‌

• ‌原理‌：将交变电流直接注入金属管线，观测其磁场分布，信噪比高且分辨率强8。

• ‌适用场景‌：需管线裸露点的金属管道精确定位，水平误差≤±0.05m8。

5. ‌其他辅助方法‌

• ‌50Hz法/甚低频法‌：利用工业电流或通讯电台信号检测动力电缆，成本低但易受干扰8。

• ‌综合物探法‌：结合高密度电法、惯性陀螺仪等解决深埋管线（埋深＞5m）探测难题45。

二、技术流程与综合应用

1. ‌复杂环境探测策略‌

• ‌多技术融合‌：对深埋或密集管线区域，采用电磁感应法+地质雷达+示踪法交叉验证，减少误判45。

• ‌数据整合‌：通过三维建模整合多源数据，生成管线空间关系图及风险预警报告45。

2. ‌创新技术应用‌

• ‌超声波探测‌：新型专利技术（CN119667757B）通过超声波反射信号精确定位管线接口及腐蚀点，适用于高精度市政管网检测1。

• ‌智能标记式探测仪‌：集成电动升降杆与实时显示模块，可调节探测高度并自动记录管线坐标，提升外业效率2。

三、精度控制与注意事项

• ‌精度标准‌：

• 浅埋管线（≤3m）：平面误差≤±0.1m，埋深误差≤±15%58；

• 深埋管线（＞5m）：需结合钻孔验证，误差控制在±0.3m内45。

• ‌干扰规避‌：

• 避开强电磁场（如变电站）使用电磁感应法，优先选择低频信号减少耦合干扰68；

• 地质雷达探测时需清除地表金属杂物，避免信号散射46。

四、适用场景推荐

• ‌市政道路‌：优先采用电磁感应法+地质雷达组合，快速扫描金属/非金属管线36；

• ‌厂区/地下管廊‌：示踪法+智能标记式探测仪，适应复杂管线网络与高精度需求27；

• ‌施工风险区‌：综合物探法（如高密度电法+惯性陀螺仪）规避深埋管线破坏风险45。

若遇疑难管线（如重叠、腐蚀或非标准材质），建议委托专业团队采用多技术融合方案，确保数据可靠性56。
